19502號，鋼軌探傷檢測再添利器

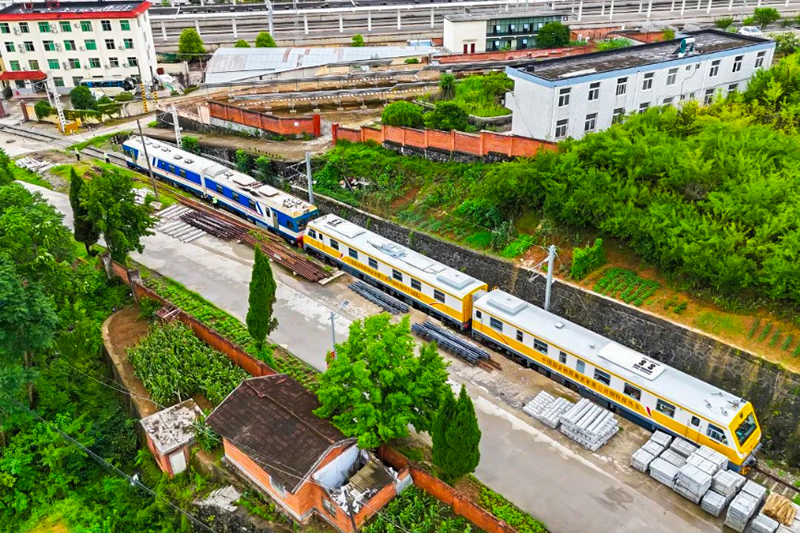

7月18日，三秦大地，一黃一藍兩輛鋼軌探傷車，猶如巨龍穿梭在蜿蜒起伏的西康線，在西安局集團公司開展鋼軌探傷聯掛檢測作業。
它來了，帶著一身贊許
“車內空間更大、布局更合理，檢測出波更好，這正是我們需要的探傷車！”新出廠1個月的它，以其專業能力和優良特性，迅速贏得鐵路探傷人員的贊譽。它就是鐵科院集團公司牽頭自主研制的19502號鋼軌探傷車。

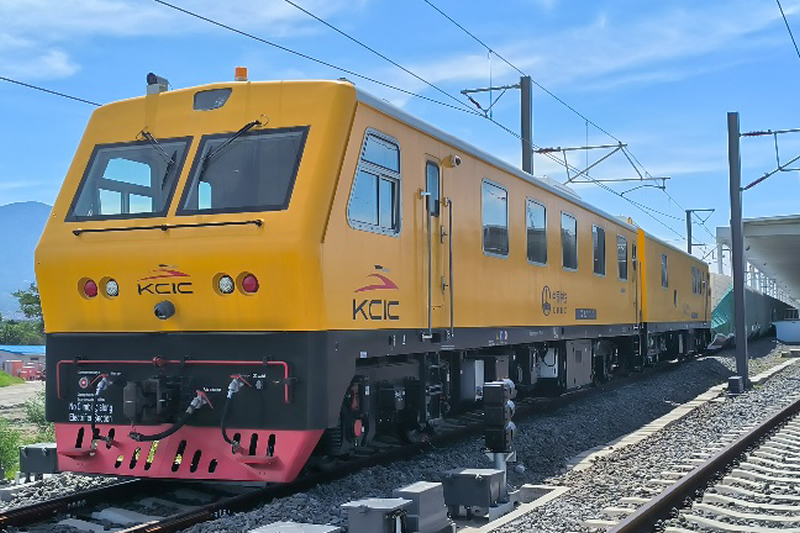

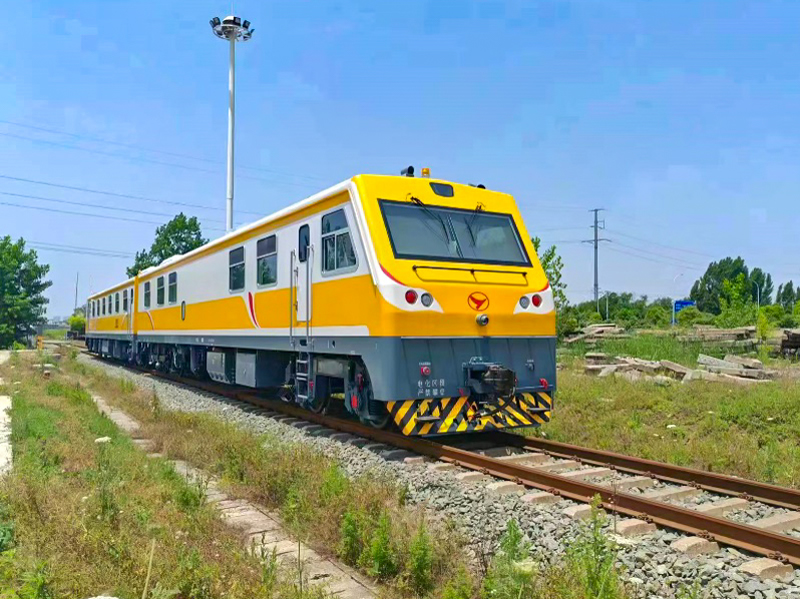

19502號鋼軌探傷車最高時速達80km/h，整車44米，由動力車和檢測車組成，采用動力下沉式布置，極大地增加了車內工作、生活空間。其中，檢測車車內布置司機室、會議室、檢測室、機柜間和探輪溫控間，動力車車內布置司機室、臥鋪間、晾衣間、衛生間、電氣間、廚房和探輪維修間。
19502號鋼軌探傷車于5月底順利通過出廠檢驗，配置TKGT-II型鋼軌探傷作業系統、GX-3型軌道狀態巡檢系統和GK-3型鋼軌輪廓檢測系統以及新研制的鋼軌表面缺陷三維巡檢系統，可實現在役線路鋼軌內部、表面、磨耗等傷損檢測，識別扣件缺失、彈條斷裂等異常。
6月，在襄渝線、漢丹線、焦柳線開展19502號鋼軌探傷車落成試驗，累計用時5天、檢測運行試驗927公里。
它耳聽八方，探得精準
TKGT-II型鋼軌探傷作業系統采用超聲波探傷原理，可實現對鋼軌軌頭、軌腰及其延伸部位內部缺陷（軌面入射的超聲波束無法射及的部位除外）快速檢測。

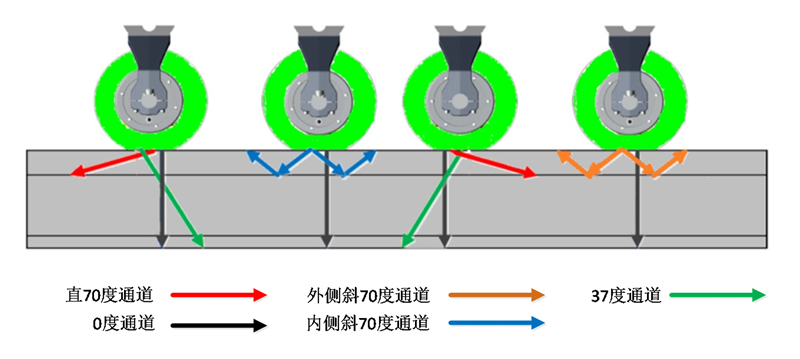

隨著探傷車檢測運行，超聲波探輪在鋼軌上連續滾動，內部布置的多個超聲波探頭發射的超聲波可對鋼軌內部不同區域進行超聲波檢測；若鋼軌中存在缺陷，超聲波會沿原路徑反射回超聲波探頭，被壓電晶片轉換為電信號，超聲波探傷作業系統據此回波的時刻得知鋼軌傷損的深度。

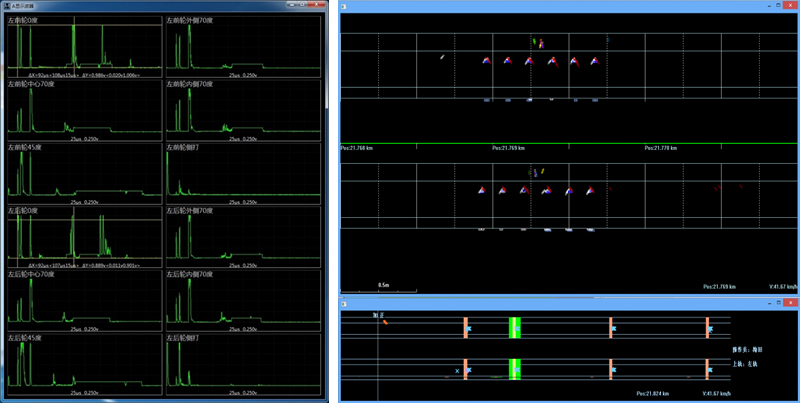

鋼軌探傷作業系統可提供數字式A顯和彩色B顯圖形顯示，人機交互更加友好；領先的A顯特征回放和B顯動態閾值回放功能，傷損判定更加準確。
它眼觀六路，目光如炬
GX-3型軌道狀態巡檢系統采用高分辨率線陣掃描組件獲取軌道的二維圖像，利用紅外激光補光和窄帶濾光技術，將95%以上的陽光干擾濾除，實現全天候成像質量一致，為統一軌面擦傷、鋼軌磨耗、扣件異常等數據智能分析和智能識別算法奠定基礎。
GK-3型鋼軌輪廓檢測系統基于結構光原理，檢測相機捕捉激光面與鋼軌交線，經過計算機視覺圖像處理，實現鋼軌全斷面廓形的無接觸高精度檢測。

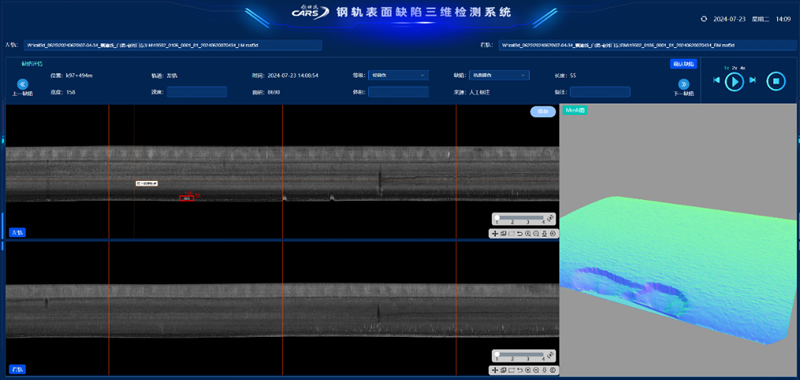

新研制的鋼軌表面缺陷三維巡檢系統，可同步獲取鋼軌頂面2D灰度紋理圖像和3D形狀圖像，實現零誤差配準，清晰識別鋼軌頂面擦傷、剝離掉塊，劃痕等傷損，并根據深度信息對鋼軌頂面?zhèn)麚p分級管理。
它厚積薄發，百煉成鋼

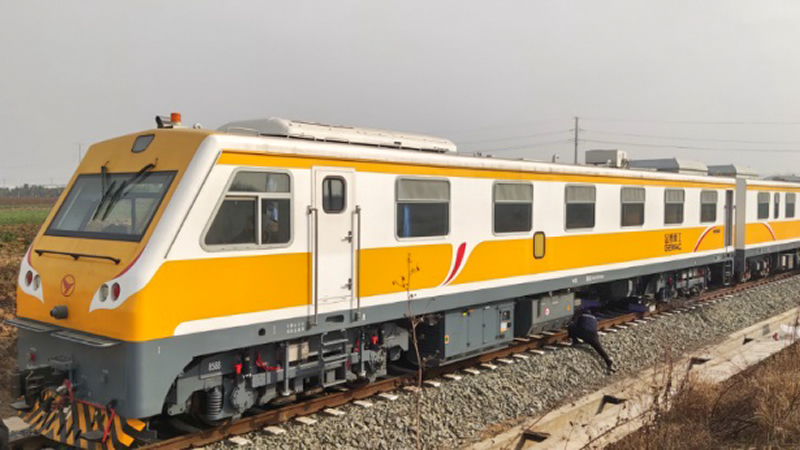

19502號鋼軌探傷車屬于GTC-80IIX型探傷車，該車型2017年啟動研制，2020年通過國鐵集團組織的方案評審和試驗評審。2021年至2022年，兩輛樣車分別在武漢、濟南局集團公司的高速鐵路和普速鐵路開展為期一年的試用考核，其中武漢局運用里程30363公里、作業時間750.6小時，濟南局運用里程19312公里、作業時間414小時。2022年12月，該車型通過了國鐵集團組織的技術評審；2023年6月，取得國家鐵路局頒發的型號合格證和制造許可證。
研發團隊昂揚向上
19502號鋼軌探傷車作為GTC-80IIX探傷車中的最先進技術代表，是鐵路大型養路機械自主化的典型示范，也是鐵科院集團公司堅持自主創新，努力推動實現鐵路高水平科技自立自強的生動實踐。
路漫漫其修遠兮，吾將上下而求索。面向未來，鋼軌探傷技術研發任務仍非常艱巨，檢測作業自動化、傷損判別智能化等難題還在持續攻克中。鐵科院集團公司鋼軌探傷車研發團隊?wèi)汛вy而上的勇氣和舍我其誰的豪氣，奮發向上，砥礪前行，定能攀登鋼軌探傷車技術的世界之巔。
