鐵科院集團公司牽頭的
滬通長江大橋成橋荷載試驗順利完成
2020年5月29日凌晨2點28分，隨著滬通長江大橋天生港專用航道橋最后一個列車輪位加載結束，標志著前后歷時兩月有余的大橋成橋荷載試驗圓滿完成，為滬通長江大橋的順利通車奠定堅實基礎。
滬通長江大橋是新建通滬鐵路的控制性工程，橋址位于江陰長江公路大橋下游約45km，蘇通長江公路大橋上游約40km，為通行4線鐵路、6車道高速公路的公鐵兩用大橋。其中，大橋主航道橋為主跨1092m的鋼桁梁斜拉橋，專用航道橋為主跨336m的剛性梁柔性拱橋。

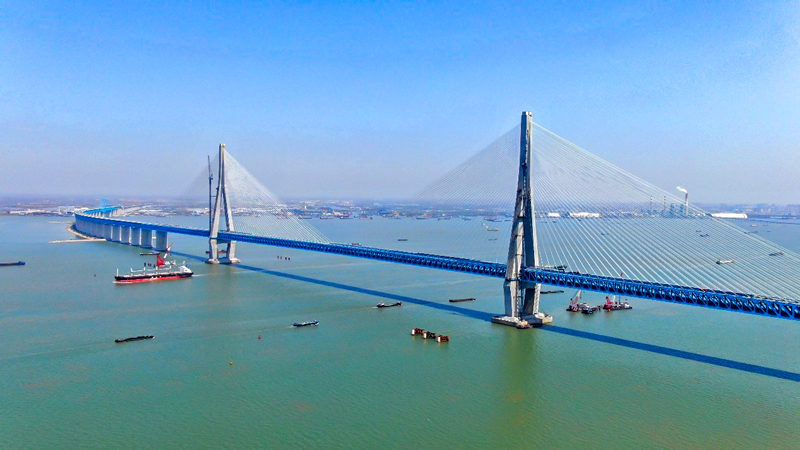

滬通長江大橋主航道橋
成橋荷載試驗由中國鐵道科學研究院集團有限公司所屬北京鐵科工程檢測有限公司、中鐵大橋勘測設計院集團有限公司所屬中鐵橋隧技術有限公司組成聯合體共同承擔。鐵科院集團公司為聯合體牽頭單位，負責主航道橋動載試驗、專用航道橋的靜動載試驗；大橋院為聯合體成員單位，負責主航道橋靜載試驗。

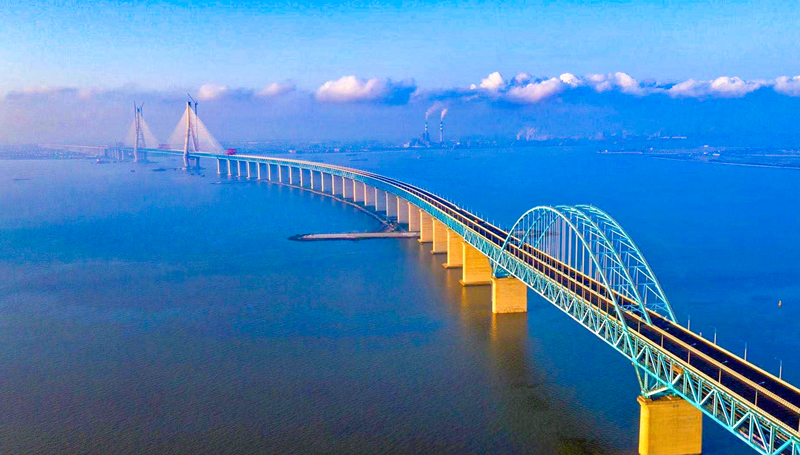

滬通長江大橋?qū)Ｓ煤降罉?/p>
在鐵科院集團公司院所領導的關心和支持下，在滬通長江大橋建設指揮部的領導下，聯合體共同協商制定了試驗技術方案和組織實施方案。
2020年3月2日，組織完成了成橋試驗技術方案專家評審。
2020年3月18日，完成大橋初始狀態檢查，主要涵蓋結構外觀檢查和恒載狀態測試。
2020年5月6日，滬通長江大橋建設指揮部組織完成了靜載試驗實施方案評審。
2020年5月11日，鐵科院集團公司完成兩座大橋的所有動載測試工作，包括行車試驗、脈動試驗和強迫振動試驗。
2020年5月19日，中國鐵路上海局集團有限公司組織召開了靜載試驗協調會，并專門發布了“滬通長江大橋靜載試驗實施方案”，為在聯調聯試期間順利開展大橋靜載試驗提供了有力支持。
2020年5月26日，晚8點整，滬通長江大橋靜載試驗正式啟動。本次靜載試驗共持續三天，對主航道橋、專用航道橋在不同試驗列車輪位作用下的應力、索力和位移等進行現場測試，其中，主航道橋共布置主桁桿件應力、索塔應力、斜拉索索力、主梁撓度、支座位移和索塔位移等測點共計318個。專用航道橋共布置主桁桿件應力、拱肋應力、吊桿索力、主梁撓度、支座位移等測點共計180個。

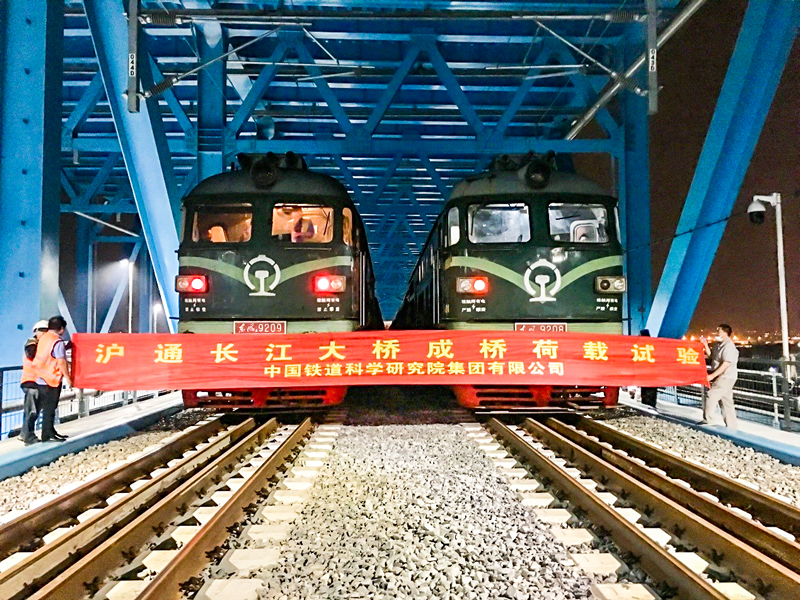

滬通長江大橋?qū)Ｓ煤降罉蜢o載試驗鐵路雙線加載
為保證大橋加載效率，根據橋梁影響線分析確定合理加載輪位，從而得出結構最不利活載效應。鐵路面在通滬鐵路雙線進行滿載貨車加載（另外兩線通蘇嘉甬鐵路暫不具備加載條件），其中上行線試驗列車采用機車（DF4）+35輛C70重車+機車（DF4）編組，下行線試驗列車采用機車（DF4）+30輛KZ70重車+機車（DF4）編組。公路面在所有六車道進行重載汽車加載，主航道橋共安排60輛30t軸重滿載汽車，專用航道橋共安排36輛30t軸重滿載汽車。

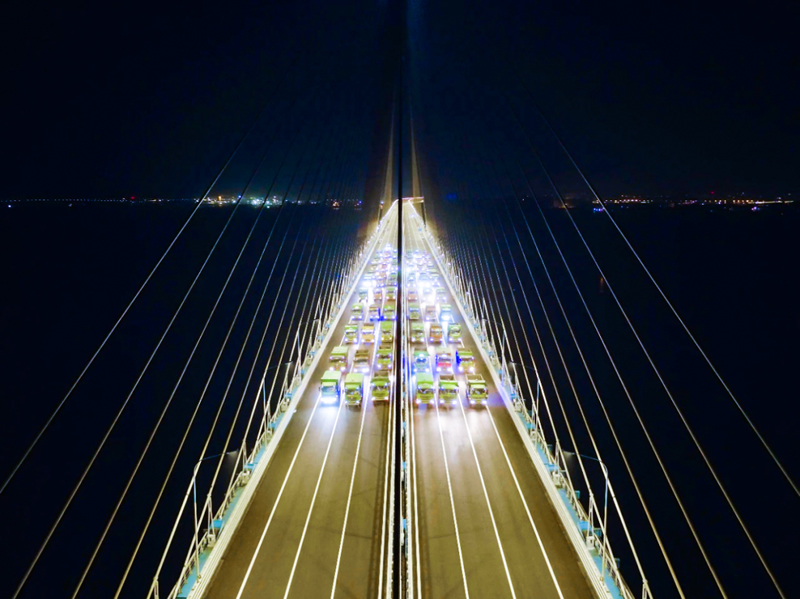

滬通長江大橋主航道橋靜載試驗公路六車道加載
靜載試驗的順利實施標志著滬通長江大橋成橋荷載試驗的完美收官，為了解橋梁結構在荷載作用下的實際工作狀態，綜合判斷橋梁結構的承載能力、動力特性和制定安全運用條件提供直接支撐，并將為后續大橋的交工驗收、健康監測和運維管養等提供基礎技術依據。
滬通長江大橋主航道橋靜載試驗航拍圖
為保證滬通長江大橋成橋荷載試驗的順利完成，鐵科院成橋試驗后勤保障團隊輾轉太倉、上海多地協調試驗列車，與業主、施工單位等多次對接；也有在大橋上堅守兩月有余，凌晨時分仍在橋上辛苦布點測試的現場試驗團隊。鐵科人上下一心、堅定信念，用實際行動踐行初心使命，用履職盡責詮釋責任擔當，為滬通長江大橋的順利通車貢獻力量！
