建筑真空排水系統
返回 建筑真空排污系統簡介
我國地鐵車站衛生器具和排水系統采用的為傳統重力排污方式，依靠污水自身重力沿排污管路流至集污池，集污池內污水通過排污泵抽至地面經過處理或不經處理，排放至市政污水管網。
這種排水方式主要存在三個方面的不足：一是地下工程量大，施工難度大；二是地下空間的空氣流通有限，導致異味較濃、擴散，嚴重影響地下空間內空氣環境質量；三是傳統污水排放系統使用維護具有一定的難度。
隨著真空污水輸送技術及真空衛生器具的出現及發展，真空衛生排污系統以其諸多優勢得到推廣應用，獲得越來越多的認可。
建筑真空排污系統在國外賓館、飯店及古建筑、地鐵、船舶等領域已有廣泛的應用。隨著我國城市現代化進程推進，地鐵等城市軌道交通建設加快，為解決目前地鐵衛生間采用傳統的重力排水方式所存在的弊端，將旅客列車地面真空卸污系統成熟技術的應用領域進一步推廣。
鐵科院環保所在借鑒國外真空污水輸送成熟技術的基礎上，充分發揮鐵路旅客列車真空卸污系統在國內鐵路車站、動車運用所、動車檢修基地等的廣泛應用經驗，對在線型真空機組進行國產化開發研制，進行真空衛生排污系統的整體集成和系統測試，不斷提升系統設備及系統整體的性能和可靠性，形成了擁有完全自主知識產權的新型真空衛生排污系統。

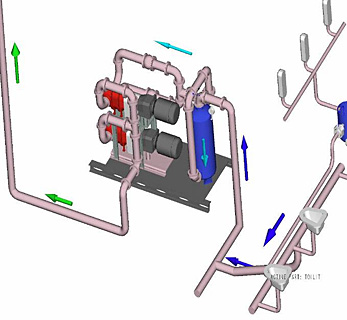

系統工作原理及組成
系統性能特點
系統密閉性高。較高的密封性是真空排水系統負壓工作的前提，系統無滲漏，是水資源保護地區的最佳選擇。
減少異味或臭氣產生，極大的改善衛生間內使用環境和機組設備間內操作維護環境。
較高的輸送流速，可以防止污物在管道中沉淀淤積，系統無需清掏維護，無需設檢查井和提升泵站。
無需要設污水池，土建施工方便，減少土建投資，縮短工期。
真空排水呈壓力流，使污水橫向抽吸豎向提升輸送，施工安裝方便、快捷。
管徑小、埋深淺、無淤泥、運行費用低，無須深埋開挖，對結構影響小，降低排水管網的施工費用。
采用真空排水系統，真空衛生器具的沖洗水量僅為1～1.5升，而常用重力排水量為9升，系統節水性能顯著。
系統適用范圍
真空排水技術特別適用于下列情況（在重力排水技術不能實施或?qū)嵤├щy情況下）：
?。?）缺水或需減少耗水量；
（2）排水能力有限；
（3）地鐵、人防等地下工程；
?。?）醫院、飯店、寫字樓或其它衛生條件和沖洗效果要求高的地方；
（5）當需要靈活選擇管道路線，或預計需要經常改變管道設計時；
?。?）建筑物結構復雜，無法按常規布置重力流管道。
系統工程應用
系統工程應用照片
