返回（1）相關科研成果簡介
鐵科院環保所在煙塵及有毒有害氣體凈化治理領域的研究、設計和生產開始于1978年，已經有三十多年的研究與實踐。特別在通風除塵、噴漆工藝治理、充電間酸霧治理及采石場機臺干式除塵技術等防塵防毒設施方面的研究取得豐碩的成果。近年來，緊密跟蹤國內外相關技術的進展，在相關領域圍繞關鍵技術立項進行研究。針對我國鐵路行業生產工藝特點，自主研制開發出多項適用我國鐵路企業的機車車輛檢修及通風凈化設備，并在鐵路內外企業得到應用。
研究開發的多項通風除塵及凈化技術與設備通過原鐵道部的鑒定，并榮獲過國家科技進步獎。研制的DPC-1500型電焊除塵機組早在1989年就獲得了國家勞動部的科學技術進步獎，同時，還參加編制了《焊接煙塵凈化器通用技術條件》、《焊接作業廠房供暖通風與空氣調節設計規范》等標準，成為設計、研制、開發和生產產品的主要依據。
DPC-1型電焊排煙除塵器技術鑒定證書

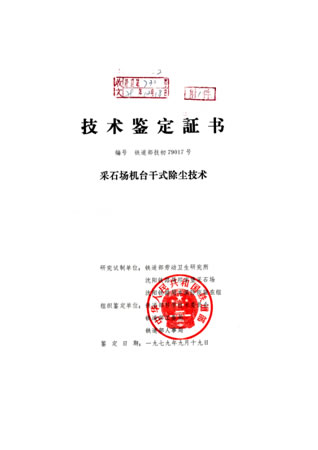

采石場機臺干式除塵技術鑒定證書
DPC-1500型電焊排煙除塵機組鑒定證書

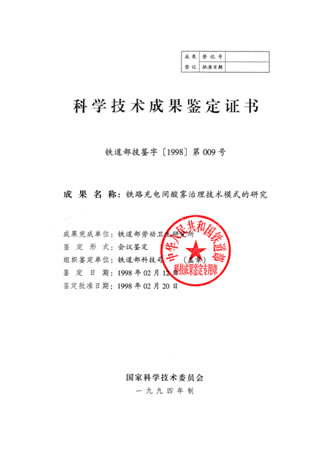

研究成果鑒定證書
勞動部科學技術進步獎
（2）開發的部分通風除塵及凈化設備簡介
— 焊接煙塵通風除塵系統
該系統根據現場工藝在各個煙塵產生點設置各式吸風罩口，把產生的煙塵同時吸入罩口，通過通風管道經過凈化過濾裝置凈化后排入大氣。自主研究設計的旋轉式吸風罩口使用靈活方便，在一定范圍內，可以根據工作地點的變化改變吸風罩口的位置，將作業場所產生的有毒有害氣體及粉塵收集，能夠適應不同的生產工藝的需求，操作靈活簡單，很受現場工人的歡迎。
通風設備選用低噪聲系列風機，配備相應的減振設備，整套設備噪音低，運轉壽命長。研制開發的高效網格油浸過濾器是專有技術產品，凈化效率較高，能適應不同性質的粉塵。可根據粉塵及氣體的特點，采用不同的凈化方式及型號，操作簡便，維護方便。
整套系統可根據現場工藝情況實際設計，通風管道經過阻力平衡計算使各吸風罩口風量及風壓均勻。每個罩口風量可根據實際需要控制在合理范圍內，根據工況實際采用變頻裝置實現節能效果。同時，對于小風量單獨發塵點可以根據需設計成移動式小型通風除塵機組的形式。

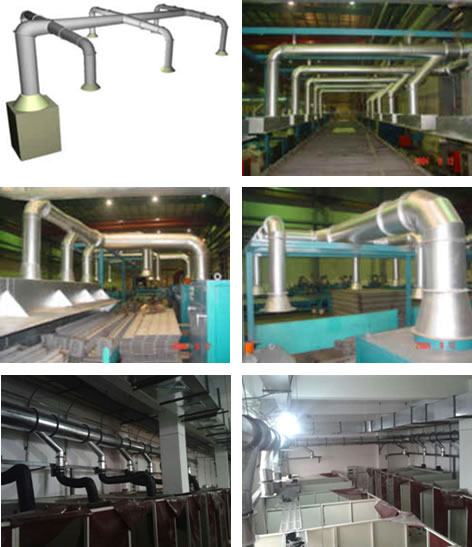

環保所設計施工的部分電焊除塵凈化工程現場照片
— 有毒有害廢氣治理裝置
該裝置工藝結構特點如下：
（1）耐腐蝕，使用壽命長
（2）結構簡單，維修方便
（3）系列配套，使用各種作業工況
漆霧有機廢氣治理裝置
除酸、堿廢氣排毒凈化器

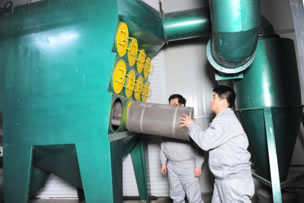

系列除塵機組設備
環保所設計施工的部分酸堿霧凈化系統現場照片
—機車車輛檢修設備
環保所的機車車輛檢修設備包括整車打磨噴漆通風凈化系統、零部件打磨噴漆通風凈化系統。

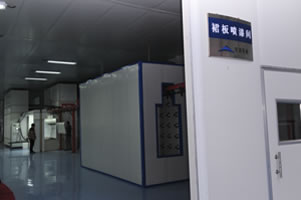

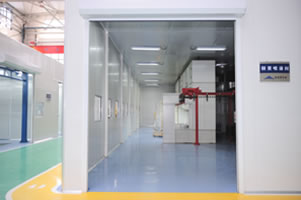

（1）鋼簧、裙板等噴漆系統
系統能滿足機車車輛及動車組的裙板、軸箱彈簧及油壓減震器的噴涂工藝要求；完成部件的噴漆（粉）、烘干作業，并對漆（粉）霧、有機廢氣進行處理，提供噴漆、流平、烘干、強冷等工藝，輸送方式為通過懸掛線進行自動輸送。

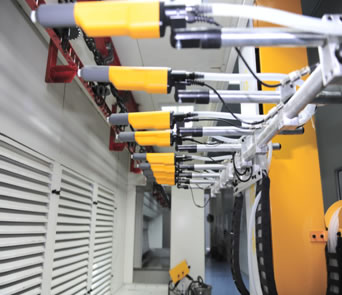

設備包括：噴漆用自動噴槍及凈化裝置、（預留噴粉用噴槍及粉塵凈化裝置）、流平工位、烘干及廢氣凈化設備、強冷等；部件輸送方式為通過式，懸掛線進行自動輸送，提高自動化程度；控制系統實現自動變頻可調。
封閉式組合結構板房

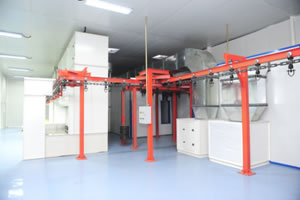

輸送系統
噴漆室
噴粉室

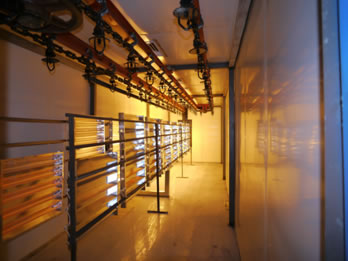

烘干房
冷卻室

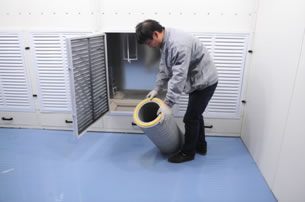

（2）零部件清洗、打磨設備
包括：房體、濾筒、大門、底板格柵、照明裝置、清洗裝置、打磨裝置等

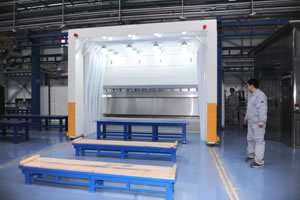

（3）噴漆、烘干設備
設備能滿足機車車輛及動車組部件的噴漆、烘干作業，并對漆霧及有機廢氣進行處理。設備由室體、供風系統、排風及漆霧處理系統、空氣凈化系統、可燃氣體監測報警系統、壓力測試系統、電控系統組成。
噴漆作業時具有通風、改善工人勞動條件、空氣凈化、漆霧處理、冬季送熱風功能及烘干功能。

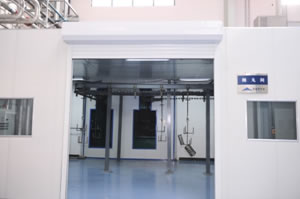

（4）拋丸除銹設備
設備能滿足機車車輛及動車組油壓減振器、軸箱彈簧等部件的拋丸除銹作業。
設備由拋丸清理室、輔室、拋丸器、丸料循環凈化系統、懸鏈輸送機(無級調速)、工件自轉、除塵系統及電氣控制系統等組成。
（5）伸縮式無泵水幕凈化系統
設備用于機車車輛及動車組牽引電機解體后的定子、轉子、電機端蓋清洗烘干后噴漆及電機外觀噴漆作業，牽引電機入廠電機灰塵吹掃作業等。
系統主要由伸縮移動前室、主機、排風系統、控制系統等組成。

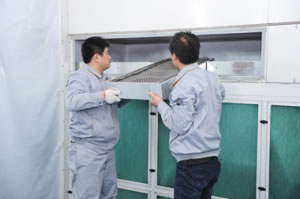

（6）伸縮式干式空氣凈化裝置
設備用于機車車輛及動車組牽引電機使用汽油清洗配件時的空氣凈化。
設備由伸縮移動前室、主機、漆霧過濾棉、廢氣凈化器、排風系統、控制系統等組成

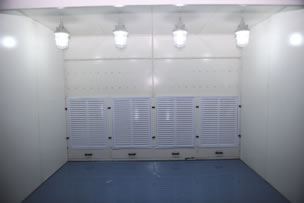

（7）除塵凈化裝置
設備用于機車車輛及動車組零部件打磨等作業。
設備由室體、排風系統、照明裝置、空氣凈化系統、粉塵過濾回收裝置及電氣控制系統等組成。
我所設計的機車車輛檢修及通風凈化產品的設計、制造和驗收均符合國家現行有關標準、規范的要求。
