鐵科院環保所于2004年起研發固定式真空卸污系統。通過調研國外鐵路真空卸污技術，針對我國鐵路的應用條件及列車卸污特點，進行應用方案的研究設計，集成設計開發適用于我國鐵路的固定式真空卸污系統，研制了在線凸輪泵機組、噴射泵機組、真空泵+真空罐式機組、真空卸污單元等，并投資建設真空卸污試驗線，用于開展型式試驗和主要部件的試驗檢測，為方案設計和產品優化提供技術參數。研制的真空卸污系統通過了鐵道部科技司技術評審，入選國家重點新產品計劃，取得實用新型專利證書，同時，還編制了鐵路行業標準《鐵路站段真空卸污技術條件》（TB/T3163-2007）及《鐵路真空卸污系統單元技術條件》（TB/T3243-2010），成為設計、生產的主要依據。

在線凸輪泵真空卸污系統

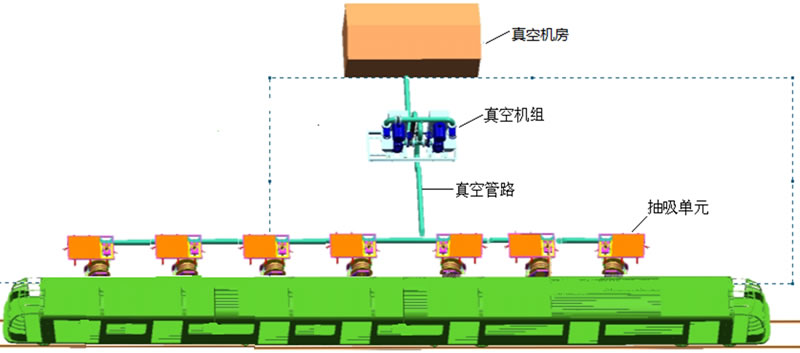

在線凸輪泵真空卸污系統由在線旋轉凸輪泵真空機組、真空管路、真空卸污單元三部分組成，其工作原理為利用在線旋轉凸輪泵機組將真空管路內抽成真空，利用集便器污物箱（污物箱內為大氣壓）和卸污管路內的壓力差將污物吸入管路并送至真空中心，然后排至處理設施。

★ 真空機組：產生真空并維持系統真空度、排送污物、指示及自動控制；

★ 真空管路：連接真空機組和真空卸污單元，保持密閉狀態，輸送與排放污物；

★ 真空卸污單元：與集便器污物箱連接，將集便器污物抽吸至真空管路。

在線旋轉凸輪泵真空卸污系統基本性能：

在線凸輪泵真空卸污系統采用在線作業形式，系統真空度保持在-30kPa～-70kPa之間，能實現抽吸面到壓力面的連續運轉，污物在壓差作用下直接由機組抽吸與排放，無需另設排污泵和儲污罐。

真空機組、真空卸污單元及真空管路各部分完全密閉無異味、無堵塞、無漏氣漏油漏水和泄漏污物的現象，滿足環保、節能設備先進技術的要求。

在線凸輪泵真空卸污系統可滿足8或16輛編組CRH各型動車組列車及普速客車污物箱抽吸、沖洗和排放的需要。

☆ 卸污能力：

為了滿足不同場所（動車段/動車所/客整所/車站）、不同車型列車（動車組列車/普速客車）的卸污需求，我公司研制開發了具有不同卸污能力的TK-ZKW在線凸輪泵真空卸污系統及TK-ZKW-ZQ增強型在線凸輪泵真空卸污系統。

★ TK-ZKW在線凸輪泵真空卸污系統：可滿足4個卸污單元同時進行卸污作業，單個600升污物箱的排空時間不超過3分鐘，8輛編組動車組列車卸污作業時間小于12分鐘、16輛編組動車組列車卸污作業時間小于24分鐘。

★ TK-ZKW-ZQ增強型在線凸輪泵真空卸污系統：在長編組普速客車停時整備時間短的情況下，可同時進行4-6個卸污單元的卸污作業，單個600升污物箱的排空時間不超過4分鐘。

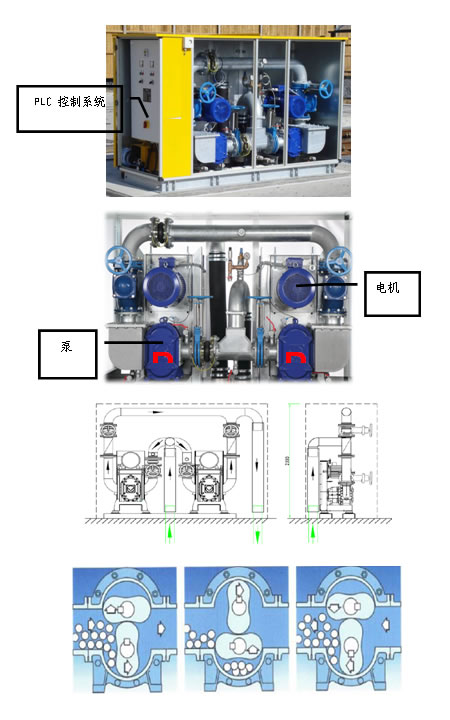

在線凸輪泵機組：

型號	VX186-184	VX186-260
抽吸面最大真空度	-70kPa	-70kPa
最大排污壓力	300kPa	140kPa
抽吸能力	2×160m3/h	2×280m3/h
可通過固體物的直徑	Ф60mm(毛巾等軟性介質均能抽吸)	Ф60mm(毛巾等軟性介質均能抽吸)
系統工作真空度范圍	-30kPa～-70kPa，并可調節設定	-30kPa～-70kPa，并可調節設定
系統真空度從設定下限恢復至上限時間	小于3分鐘	小于3分鐘
每套機組功率	44kW	60kW
電壓	380V，50Hz電壓，三相五線	380V，50Hz電壓，三相五線
機組轉速	1455/580rpm	1455/540rpm
每套機組外形尺寸L×W×H	2900mm×1050mm×1800mm	3130mm×1050mm×2000mm

真空卸污單元：

為滿足不同卸污需求，配備四種型式的真空卸污單元：TK-電動盤繞式抽吸單元、TK-電控盤繞式抽吸&沖洗單元、TK-手自動電控型抽吸單元、TK-手自動電控型抽吸&沖洗單元。

真空管道

采用HDPE管材，具有內壁光滑、阻力小、有效流量大、管道接頭少、連接方法多、安裝方便等特點。

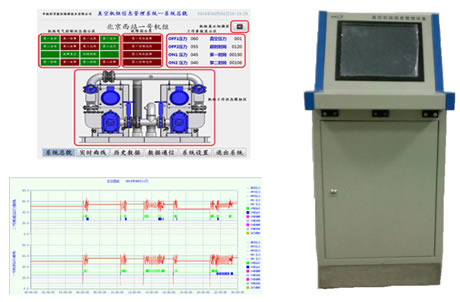

信息管理設備

①能實現將系統數據上傳至中央信息管理系統，包括數據上傳，壓縮、解壓、接收、存儲、機組運行狀態的回放；

②采用獨立的通信監控模塊，對軟件運行進行實時監測，保證系統的長期運行，實現對真空凸輪泵機組運行狀態的跟蹤。

③采用3G通信技術，實現數據的遠程傳輸和故障報警。在機組故障的時候，及時向預先指令的人員發送短信。

真空罐式卸污系統

真空罐式卸污系統由真空中心、真空管路、真空卸污單元三部分組成。由真空中心啟動真空泵，將真空罐抽氣到設計真空度，通過外界與吸污管道系統內的壓力差抽吸、輸送污物至真空罐內，達到一定設計液面后自動進行排污。

★ 真空中心：真空中心的真空泵抽吸使系統產生真空形成負壓，污物抽吸輸送至真空罐內暫存，當真空罐內污水達到設計液位時，污水泵自動啟動將罐內污水排放。

★ 真空管路：連接真空機組和真空卸污單元，保持密閉狀態，輸送與排放污物；

★ 真空卸污單元：與集便器污物箱連接，將集便器污物抽吸至真空管路。

真空罐式卸污系統基本性能：

真空罐式卸污系統真空度保持在-40kPa～-70kPa之間，實現列車集便器污物箱內污物的抽吸與排放，滿足環保、節能設備先進技術的要求。

卸污能力：可同時對4-6個污物箱進行吸污操作。

真空泵和排污泵可根據設定的真空壓力范圍和高低液位自動運行。

控制系統采用現場PLC控制，由真空壓力表自動壓力監控、排污泵設液位計自動控制；系統設置故障顯示和報警功能，能顯示工作真空度和工作狀況。系統自動控制設備運行產生真空和排放污物，無需人員值守。

鐵路固定式真空卸污系統已成功應用于京津城際、京滬高鐵、武廣高鐵、哈大高鐵、向莆鐵路、廣深港客專、成綿樂客專等高鐵站場、動車所，以及普速站場、客整所等百余個項目中，共銷售真空機組百余套、生產卸污單元近5000余套、安裝鋪設PE真空管道近10萬米。
