2021年5月21日至23日，我所科研團隊在位于江西省上饒市余干縣的中國建筑余干制梁場，開展了南昌至景德鎮至黃山高鐵（簡稱“昌景黃高鐵”）32m混凝土足尺試驗箱梁極限荷載破壞試驗，該試驗箱梁首次采用了我所研發的鐵路橋梁2300MPa級超高強度預應力鋼絞線及配套錨固體系。本次試驗箱梁實現了鐵路混凝土箱梁應用歷史上的兩個首次：一是首次在足尺工程箱梁上采用了強度2300MPa級預應力體系，創造了世界紀錄；二是開展箱梁的極限荷載破壞試驗，將加載等級提高至2.55倍設計荷載，充分驗證了箱梁和超高預應力體系的受力性能。箱梁破壞試驗情況見圖1。

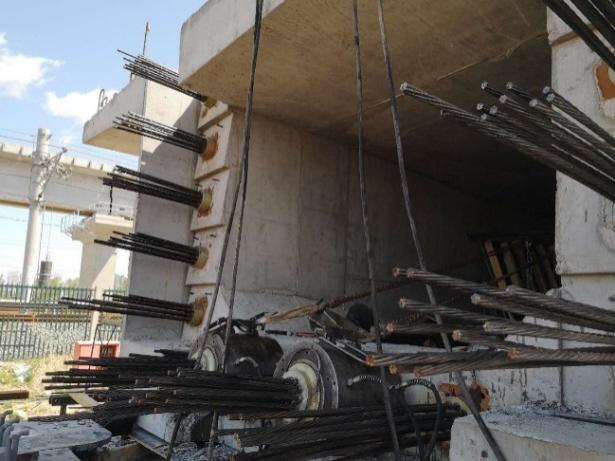

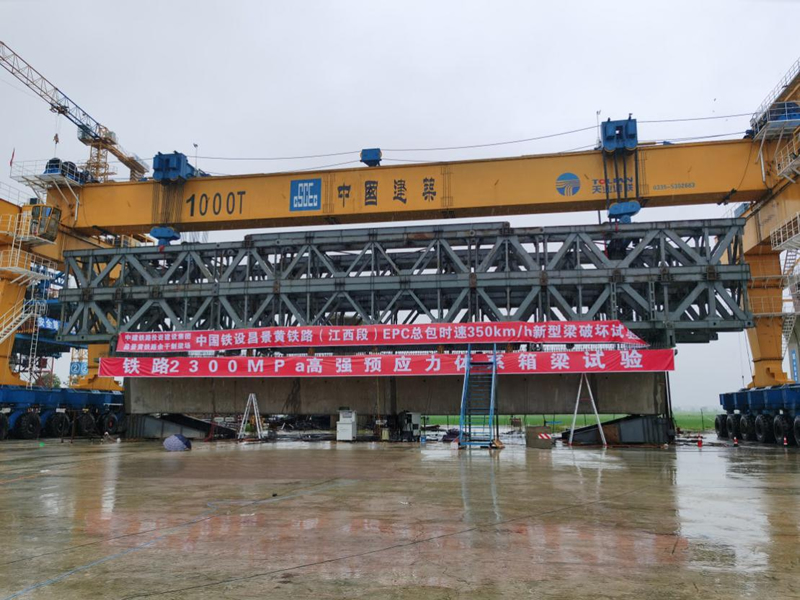

圖1 破壞試驗加載情況
2018年以來，依托國鐵集團課題《高速鐵路常用跨度預應力混凝土簡支梁結構構造和受力性能深化研究》（2017G006-D）、鐵科院科研基金《鐵路橋梁2000MPa級鋼絞線錨固體系試驗研究》（20187YJ041），我所主持開展了鐵路常用跨度簡支箱梁的系統性?xún)?yōu)化研究，提出了發展2000MPa級以上更高強度預應力體系的技術方向，以推動鐵路橋梁預應力體系的技術升級和箱梁的結構優化提升。2019年，成功立項國鐵集團技術標準《鐵路預應力混凝土用鋼絞線》（19CR048）和《鐵路工程預應力鋼絞線用夾片式錨具、夾具和連接器》（19CR049），并立項鐵科院科研基金《鐵路橋梁超高強度預應力體系關鍵技術研究》（2019YJ031），系統性開展了適應鐵路預應力混凝土橋梁的強度2000MPa~2400MPa預應力體系技術研究和標準編制。在科研和標準編制工作開展過程中，聯合行業內優秀的鋼鐵冶煉企業、鋼絞線制造企業、錨固體系制造企業開展了技術攻關，研發了適應2000MPa、2100MPa、2200MPa、2300MPa、2400MPa各等級鋼絞線的盤條，通過大量試制試驗優化明確了高強度鋼絞線的拉拔和穩定化處理工藝，設計研發了配套各等級高強鋼絞線的錨固體系，研發了新型的鋼材質錨墊板，并全面開展了盤條、鋼絞線和錨固體系的系統性試驗。試驗情況見圖2、圖3、圖4。同步完成了國鐵集團技術標準的編制、征稿和送審工作，2020年4月已處于報批階段，見圖5。

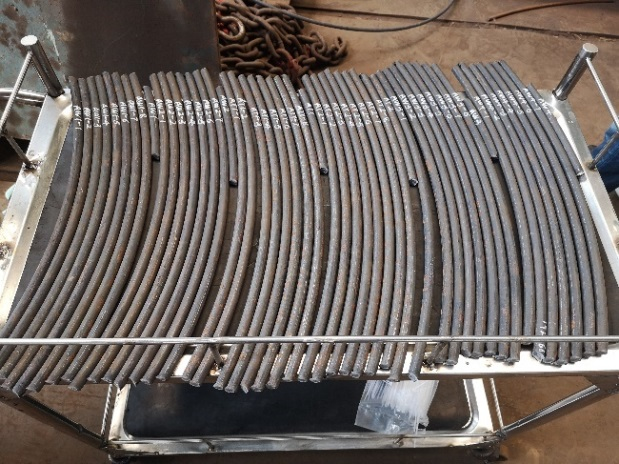

[盤條試樣]

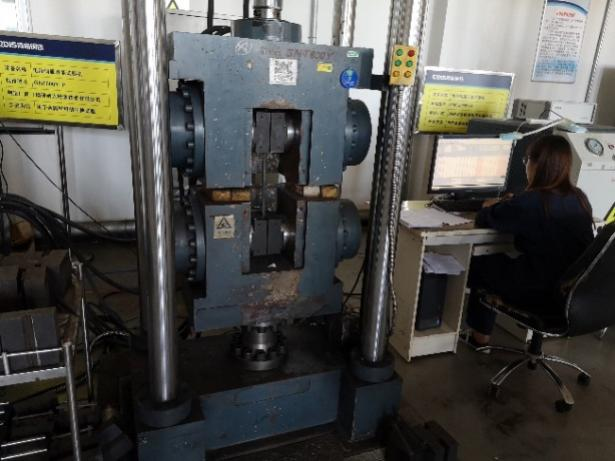

[盤條拉伸]
圖2 盤條力學性能試驗

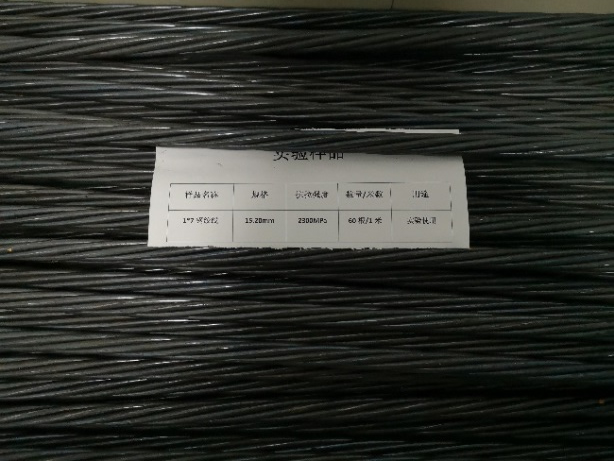

[2300MPa級鋼絞線]

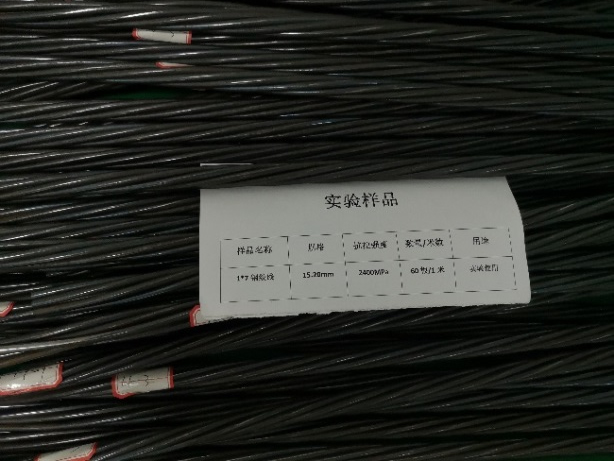

[2400MPa級鋼絞線]
圖3 高強鋼絞線試驗

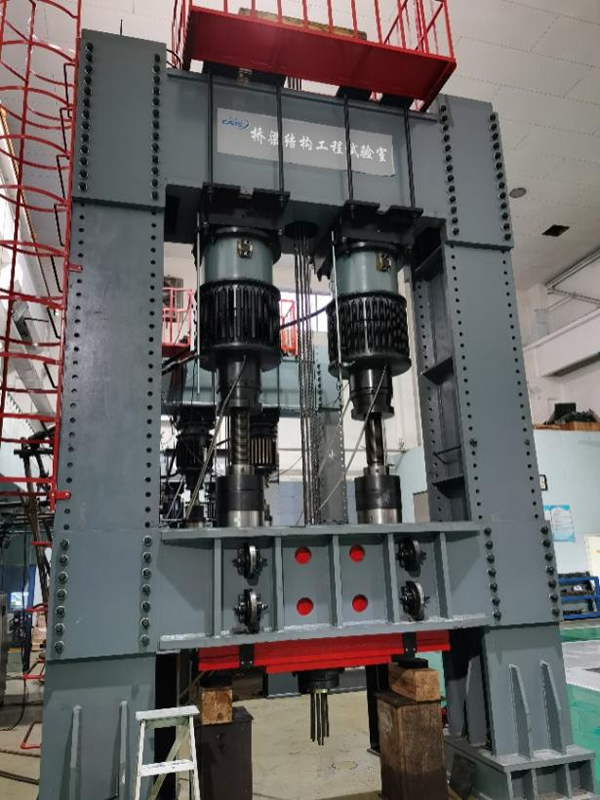

[2400MPa組裝件疲勞試驗]

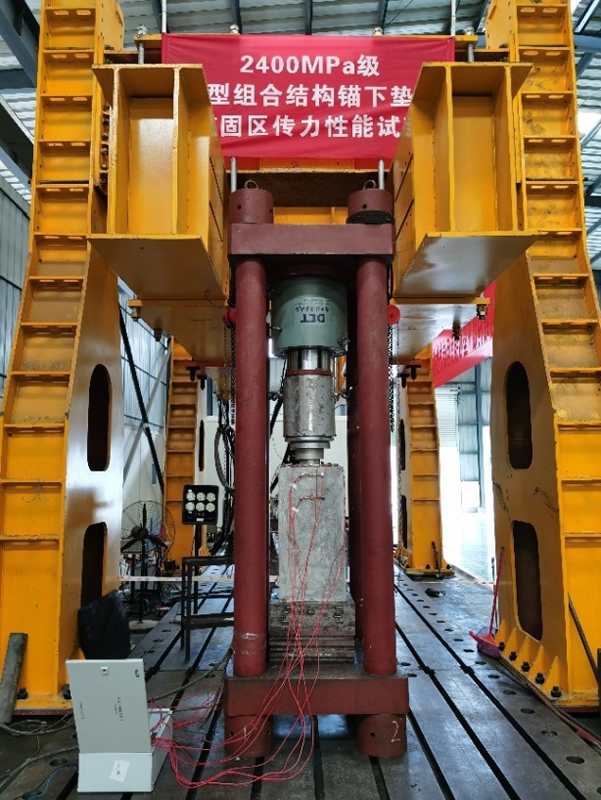

[2400MPa錨墊板試驗]
圖4 高強錨固體系試驗

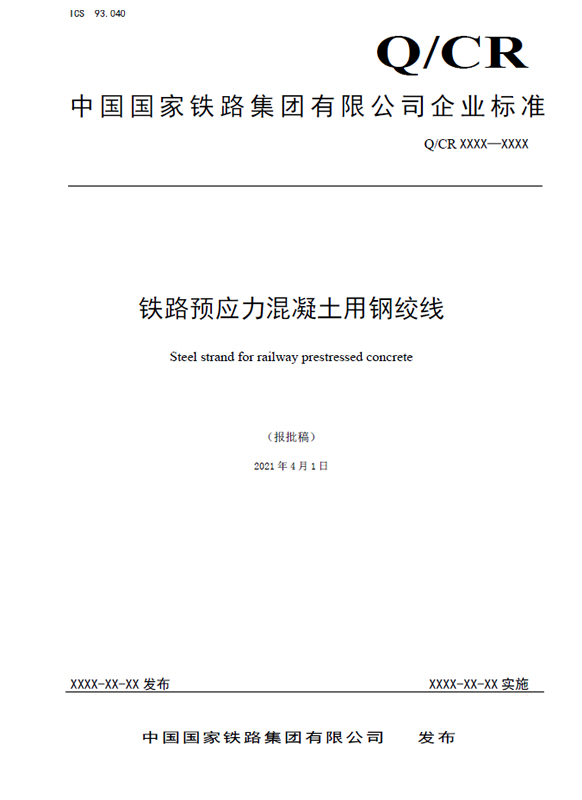

[鋼絞線標準]

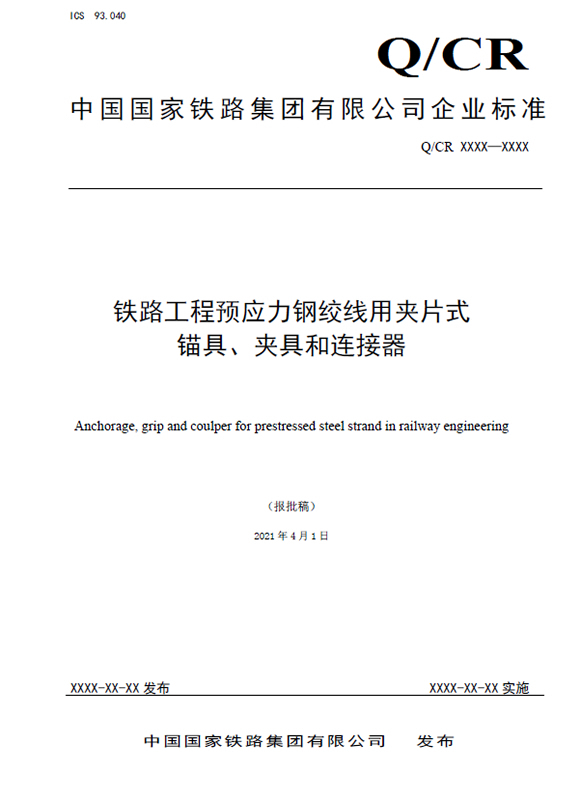

[錨固體系標準]
圖5 國鐵集團技術標準編制
2019年12月至2020年3月，在國家環形鐵道試驗線新建重載鐵路橋梁成功應用了2000MPa級和2300MPa級高強度鋼絞線及錨固體系。圖紙采用《京沈橋通-試車12-Ⅰ》，設計速度80km/h，列車豎向活載為ZH活載，單線箱梁，梁高2.7m。其中7孔32m簡支箱梁應用2300MPa級預應力體系，選取2孔試驗梁開展了混凝土水化熱測試，預應力摩阻損失測試、終張拉測試，各項指標均滿足設計和規范要求。國家環形鐵道試驗線應用情況見圖6。

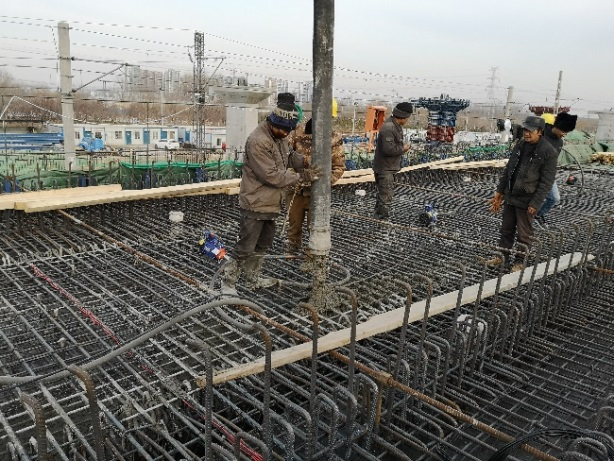

[混凝土澆筑]

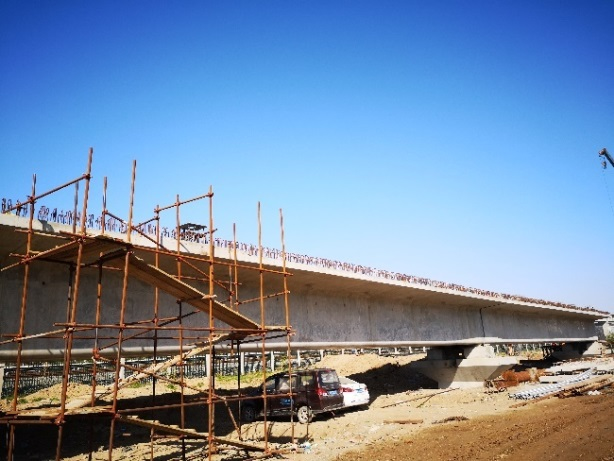

[橋位實景]
[摩阻測試]
[終張拉測試]
圖6 國家環形鐵道試驗線高強度鋼絞線工程應用
2020年以來，結合昌景黃鐵路32m足尺箱梁試驗梁，選擇2300MPa級鋼絞線和配套錨固體系開展了工程梁應用和系統試驗。橋梁事業部于2020年6月派出專業試驗人員常駐昌景黃高鐵余干制梁場，開展了箱梁混凝土性能測試、水化熱測試、預應力瞬時損失測試、預應力張拉效果測試、吊梁測試、終張拉梁端受力測試、徐變測試、自振頻率測試等工作，驗證了超高強預應力體系箱梁的制梁工藝和制梁階段受力情況。通過箱梁澆筑、預應力張拉、徐變測試、靜載彎曲試驗，系統驗證了采用2300MPa級預應力體系箱梁的力學性能，完全可以滿足箱梁結構設計和受力要求。昌景黃鐵路32m箱梁應用情況見圖7。

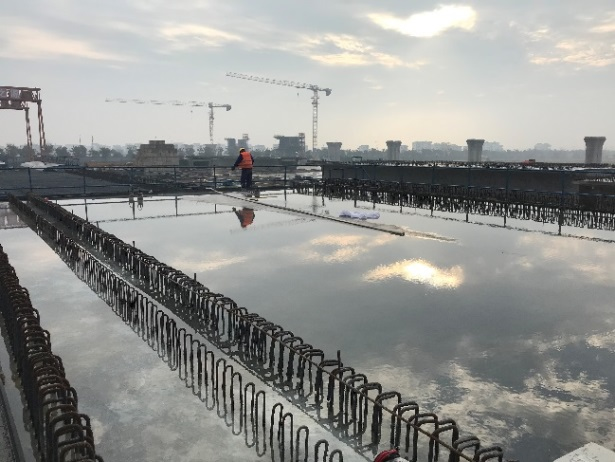

[混凝土養護]

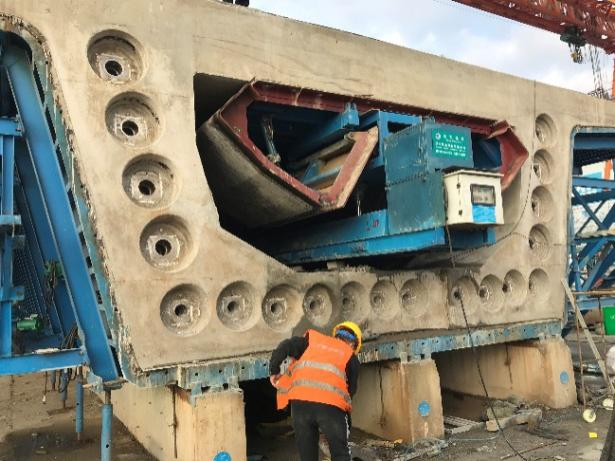

[拆除內模]

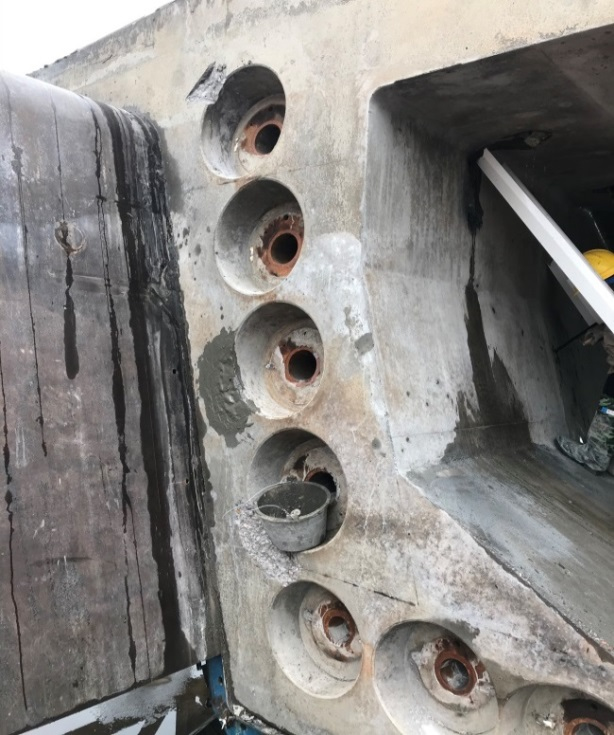

[鋼錨墊板梁端]
[鑄鐵錨墊板梁端]
圖7 昌景黃高鐵試驗梁2300MPa預應力體系應用
自本世紀初秦沈客運專線以來，我所橋梁科研團隊共完成各種速度等級、不同跨度、不同預應力體系的十余種新型箱梁的試驗測試工作，其中完成了秦沈線24m箱梁、合寧線32m箱梁、石太線32m箱梁、成灌線32m箱梁、高鐵40m箱梁等的2.0倍荷載破壞性試驗，在2019年貴南機制砂箱梁試驗中首次完成了2.46倍荷載破壞性試驗，本次昌景黃鐵路箱梁試驗又再次突破記錄，達到了2.55倍設計荷載，在鐵路標準箱梁系統試驗評定領域積累了寶貴的試驗數據和工作經驗。本次箱梁試驗充分發揮了鐵路科研部門在我國預應力體系行業的引領作用，成功應用了2300MPa級高強度鋼絞線和配套錨固體系，為后續鐵路常用跨度標準梁優化和我國預應力體系的技術升級打下了堅實基礎。
