隨著我國鐵路建設的發展，工務部門管理的軌道設備也日益增多。如何能夠?qū)崟r(shí)準確掌握軌道設備運營狀態，從而有計劃有針對性的制定養護維修方案，進一步提高養護維修的工作效率成為工務部門經常思考的一個問題。

基于上述實際生產需要，依托于高速鐵路軌道技術國家重點實驗室，我所軌道工程事業部對軌道狀態遠程監測系統（以下簡稱“監測系統”）開展研發，以實現軌道設備服役狀態的遠程實時在線監測。監測系統采用光纖光柵傳感技術、導波檢測技術和衛星數據傳輸技術等國內外先進技術手段，對軌道結構狀態參數進行自動傳感、采集、傳輸和分析，以實現軌道狀態遠程實時監測。目前已實現的軌道結構狀態監測參數主要包括列車安全參數（脫軌系數、減載率和輪軸橫向力等）、氣象學參數（環境溫度、風速和太陽輻射量等）、軌溫、無砟道床溫度、梁體溫度、軌道結構位移、鋼軌應力和道岔鋼軌件裂紋等。同時，監測系統預留軌檢車數據接口，方便后期納入軌檢車檢測數據，實現車——地協同監測。監測系統框架如圖1所示。

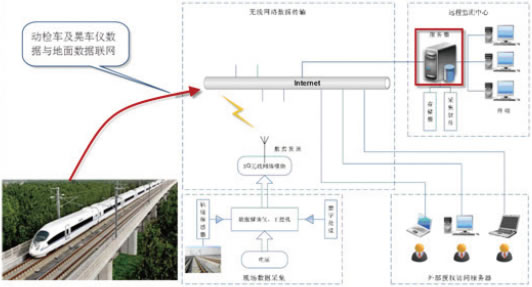

圖1 軌道狀態遠程監測系統框架圖

監測系統主要由前端傳感器、數字采集及控制設備和后臺數據庫組成，監測數據通過衛星通信網絡（或移動通信網絡）進行傳輸。

前端傳感器作用是感知監測參數變化情況，一般安裝在被測結構物表面、內部或道旁。針對不同監測內容，前端傳感器也有所不同。目前主要采用光纖光柵傳感器、點焊式應變片、振弦傳感器、氣象監測終端和導波換能器等不同類型傳感裝置， 通過不同的配置方式安裝在軌道結構表面、內部或者道旁。

數字采集及控制設備作用是采集監測數據并進行原始數據的存儲，對監測數據進行初步處理后通過數據傳輸網絡回傳至后臺數據庫。數字采集及控制設備具備較高的環境適應性和系統穩定性，能夠適應寬溫寬電壓的工作條件，還可適應揚塵和電磁干擾等惡劣環境。

后臺數據庫是監測系統的服務中樞。一方面對現場回傳數據進行自動校驗和入庫存儲，另一方面為終端用戶提供數據檢索、數據分析、數據統計和數據預警等服務。后臺數據庫部署在高速鐵路軌道技術國家重點實驗室軌道狀態監控室服務器，服務器通過衛星通信鏈路接入互聯網。圖2為大秦重載鐵路安裝的兩處軌道監控系統測點情況，圖3為國家重點實驗室軌道狀態監控室內部一覽。

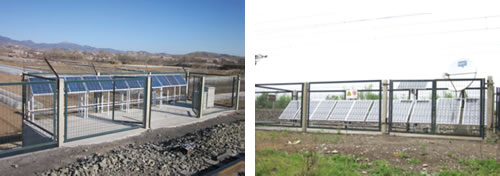

圖2 軌道狀態監控系統現場安裝情況

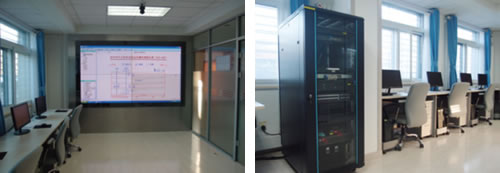

圖3 國家重點實驗室軌道狀態監控室

目前，軌道狀態遠程監測系統已先后在京津城際鐵路、武廣高速鐵路、京滬高速鐵路、鄭西高速鐵路、哈大高速鐵路、滬寧高速鐵路、盤營客專、西寶高速鐵路、大秦重載鐵路、朔黃重載鐵路和山西中南部鐵路通道等多條高速及重載鐵路的不同類型道岔（62號、42號和18號道岔）和鋼軌伸縮調節器（直線和曲線調節器）等重點設備及長大下坡段、小半徑曲線和橋上反向曲線等重點地段投入使用， 對軌道狀態參數進行監測，取得了大量監測數據。其中部分監測結果以監測報告的形式提交給工務部門，為其指定養護維修計劃提供參考。圖4所示為鄭西高速鐵路渭南地區整年軌溫、環境溫度和梁溫分布情況。

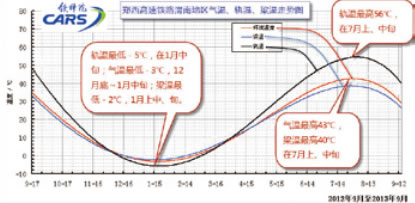

圖4 鄭西高速鐵路渭南地區整年軌溫、環境溫度和梁溫分布情況

監測系統的應用可實現工務部門檢測與監測信息的分散檢測、集中管理和綜合運用，為工務監控由傳統向現代轉變，由人控向機控轉變，由粗放向集約轉變提供技術支持，并為線路設備經濟有效檢修和維護策略制定提供必要的數據支撐。近期，鐵路總公司提出“構建移動設備動態檢測、固定設備在線檢測、安全信息綜合運用為一體的鐵路行車安全監控體系”要求，軌道狀態監測系統可作為該監控體系中重要一項，不斷進行深化研究和完善。
