智能測力橋梁支座荷載監測系統
智能測力橋梁支座荷載監測系統是以具有傳感器功能的測力支座為核心部件、以數據自動采集傳輸模塊為輔助設備，借助現代通信網絡和遠程可視化監測軟件組成的橋梁荷載監測系統。該系統集橋梁荷載遠程實時測試、荷載分析、狀態判斷和預、報警等功能于一身，實現了橋梁支承荷載的遠程自動化監測，解決了橋梁荷載測試的難題。可廣泛應用于鐵路、公路、市政道路等各種橋梁結構，特別是大跨度橋梁如連續梁橋、斜拉橋、吊橋以及各種跨江河和跨海大橋等施工、運營荷載安全的在線監測，可大大提高對高速鐵路橋梁運營安全的監測水平。 智能測力橋梁支座荷載監測系統具有自主知識產權，已于2014年11月14日通過了中國鐵路總公司科技管理部組織的“鐵路橋梁用三向測力支座”科技成果評審。
測力支座、數據自動采集傳輸模塊、供電系統以及遠程可視化監測軟件等組成。

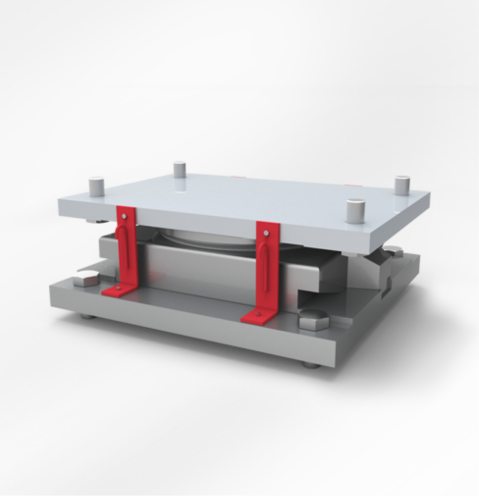

測力支座是智能測力橋梁支座荷載監測系統的核心部件，結合了橋梁支座和大承載力負荷傳感器兩大功能，已獲得國家發明專利；測力支座自動分析軟件獲得國家軟件著作權。
智能測力橋梁支座荷載監測系統結構圖
技術參數
技術要求：符合通橋8160、8360、8361的技術要求
支座承載力：豎向承載力 3000kN ～ 45000kN，水平承載力根據測力支座使用地區地震烈度設計
測力類型：豎向測力、多向測力
信號傳輸：GPRS/數據線
產品特點
技術要求：符合通橋8160、8360、8361的技術要求
支座承載力：豎向承載力 3000kN ～ 45000kN，水平承載力根據測力支座使用地區地震烈度設計
測力類型：豎向測力、多向測力
信號傳輸：GPRS/數據線
應用案例
已在京張城際鐵路康莊特大橋和陳家莊特大橋、成綿樂客運專線金馬河特大橋、貴廣客運專線圣泉一號雙線特大橋、港珠澳大橋、平潭鐵路跨海大橋上應用。
